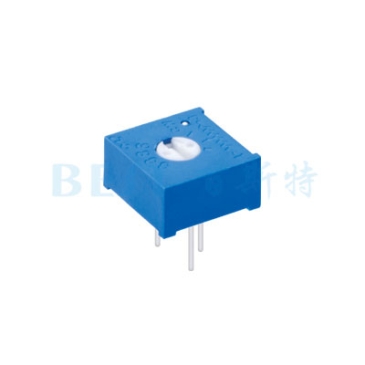

精密电位器JML3386P产品简介

JML3386P精密电位器系列中属于单圈电位器。脚呈三角分列，脚距5*2.5，顶部调节。JML3386P尺寸为：9.5*9.5*5;JML3386P有带柄和不带柄的，柄长有三种：3mm、5mm、8mm;另表还能够装置调节帽。功率：0.5W;精度误差;通例10%，可定做5%;百斯特精密电位器系列选取日本进口京瓷基片，美国杜国浆料，寿命长。精密电位器JML3386P常用于仪器仪表、通讯产品、安防、医疗设备、推算机等领域。

精密电位器JML3386P技术参数

精密电位器JML3386P电位器机能:

阻值领域 : 10~1M

阻值误差: ±10%

阻值变动特点: B

终端电阻: ≤1%R or 2Ω

接触电阻变动: ≤3%R or 3Ω

绝缘电阻: R1≥1GΩ

耐电压:101.3Kpa 600V,8.5Kpa 350V

有效电行程: 260°

JML3386P电位器环境特点：

额定功率(最高工作电压300V):+70℃ 0.5W,+125℃ 0w

工作温度领域: -55℃ ~+125℃

温度系数: ±200ppm/℃

温度变动：△R≤±2%R，△(Uab/Uac)R≤±2%

碰撞：390m/s2,4000uqw , △R≤±2%R

振动：10~500Hz，0.75mm or98m/s2，6h△R≤±1%R，△(Uab/Uac)≤±2%

气象挨次： △R≤±3%R，R1≥100MΩ

70℃电气耐久性：0.5W，1000h △R≤±3%R

机械耐久性 ：50cycles，△R≤±3%R

稳态湿度：△R≤±3%R，R1≥100MΩ

JML3386P电位器物理特点：

总机械行程: 280°

起动力矩: ≤20mN?m

止档力矩: ≥50 mN?m

尺度包装 :50pcs /管

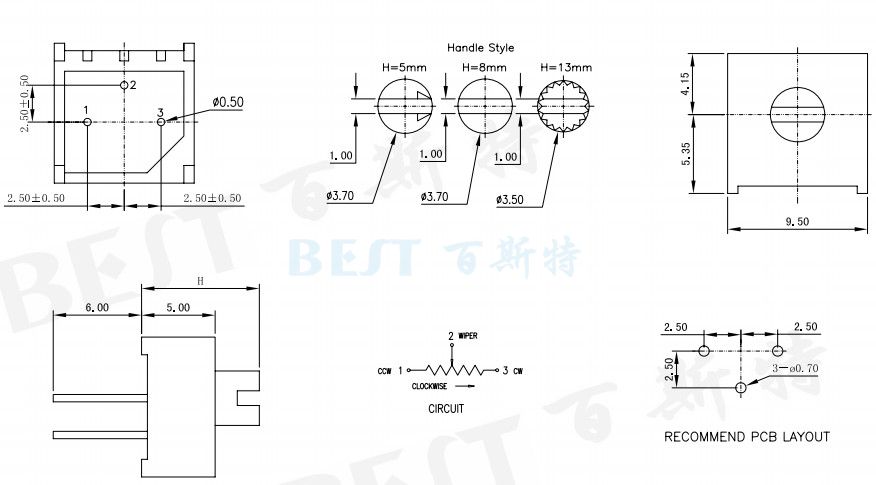

精密电位器JML3386P参考图纸

单元：mm
