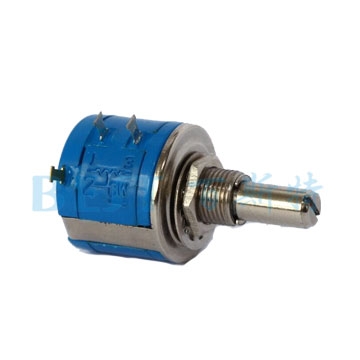

JML精密电位器3540产品简介

精密多圈线绕电位器3540：高品质线绕电位器，该产品重要用于仪器、仪表、邮电通讯、电力设备、铁路信号、航空、航天等领域.

JML精密电位器3540技术参数

JML精密电位器3540产品参数

标称阻值领域：100Ω-100KΩ;

阻值允许误差：±5%;

独立线性度：0.25%;

终端电阻：≤0.2%R或5Ω;

动弹噪音：≤3%R或3Ω;

绝缘电阻：R1≥1GΩ;

耐电压：101.3kPa 710V 8.5kPa 470V;

有效电行程：≥3600° -10%;

精密电位器JML3540环境个性

额定功率：(最高工作电压315V) +70℃ 2W;±125℃ 0W;

工作温度领域：-55°C ~ + 125°C;

电阻温度系数：±100ppm/°C;

温度变动：ΔR≤±2%R,Δ(Uab/Uac)≤±1%;

碰撞：390m/s?、4000次 ΔR≤±1%R;

振动：10~500Hz，0.75mm或98m/s?，6h ΔR≤±1%R，Δ(Uab/Uac)≤±2%R;

气象挨捶缦栅R≤±3%R，R1≥100MΩ70℃电气耐久性2W、1000h、ΔR≤±3%R;

机械耐久性：10000周(cycles)、ΔR≤±3%R;

稳态湿热：ΔR≤±3%R，R1≥100MΩ;

JML精密电位器3540物理个性

总机械行程：3600° ±10°;

起动力矩：≤36mN.m;

止档力矩：≥300mN.m;

尺度包装：50只/盒(pcs/tube);

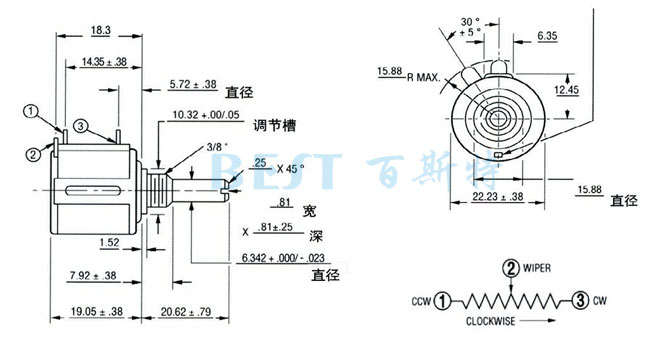

JML精密电位器3540参考图

单元:mm
