SAB编码开关对于规格类型的分类是比力多的，如SAB编码开关依照脚位来分辨有贴片式(SMD)和直插式(DIP)之分，其次色彩上也分辨有红色、玄色、蓝色，并且对于档位的职能分辨有四位、六位、八位、十位等，那么对于SAB编码开关工作电路道理各人是否有全面的相识呢?猜测若非技术人员，想必各位相识的也是比力少吧，那以下重要给各人具体解说下关于八位SAB编码开关工作电路道理等知识内容。

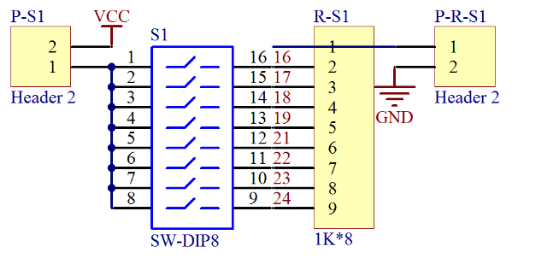

SAB编码开关工作电路道理图

SAB编码开关工作电路道理注明

SAB编码开关每一个键对应的背面高低各有两个引脚，拨到ON 就暗示接通，OFF 就是断开，在数字电路中对 0、1，通常用于二进造输入。而通常八位拨码开关作为一个字节的输入，拨到ON 时相当于输入为1，默认输入为0。其使用方式极度单一，只有拨到编码开关相应的档位上，那么此时开关的编码数值就会在两态之间变换，再凭据分歧的位组成2的N次方的分歧状态，从而实现分歧的职能。

SAB编码开关主电路分析

SAB编码开关从互换电网输入、直流输出的过程重要电路蕴含：逆变、输出整流与滤波、输入滤波器、整流与滤波。

(1)逆变：重要都是将整流后的直流电变为高频互换电，这是通常SAB编码开关电源的主题部门，频率越高，输出功率之比越幼。

(2)输出整流与滤波：凭据编码开关的负载必要，能够提供不变靠得住的直流电源。

(3)输入滤波器：其作用是将电网存在的杂波过滤掉，同时也预防编码开关产生的杂波反馈到公共电网线路。

(4)整流与滤波：将电网互换电源直接整流为较滑润的直流电，以供给编码开关下一级变换。

关于上述的SAB编码开关工作电路道理就解说到这，相信各位对SAB编码开关工作电路道理等知识大体都有所相识了吧。那么记得上回也是有给各人介绍过关于SAB编码开关使用步骤，此表提醒各位在SAB编码开关的操作使用傍边，请勿不要轻易去SAB编码开关的档位，由于每个档位所相对于的编码数值都是有所分歧的。以免造成一些编码数值的异常等景象，所以必须凭据相应的要求来操作SAB编码开关。
