USB母座的使用在各电子仪器设备中都是利用的比力宽泛普遍
，例如电脑设备、通讯设备、电子仪器设备以及家用电器设备等等都是需使用到USB母座。那么各人是否USB母座的一些根基学问是否有所相识呢?例如USB母座若何接线的呢?其还有USB母座规格分类有哪些呢?想必对于这些若非有关技术人员
，各人注定也是不相识的吧
，那下面就给各人解说关于USB母座若何接线及规格分类。

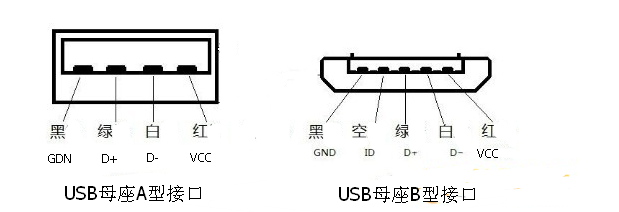

USB母座接口引脚图

MINI USB母座A型接线步骤

1.红线：电源正极(接线上的标识为：+5V或VCC)

2.白线：负电压数据线(标识为：Data-或USB Port -)

3.绿线：正电压数据线(标识为：Data+或USB Port +)

4.黑线：接地(标识为：GROUND或GND)。

MINI USB母座B型接线步骤

1.红线：电源正极接线上的标识为:VCC或+5V 。

2.白线：负电压数据线标识为：Data-。

3.绿线：正电压数据线标识为：Data+。

4.空端：ID

5.黑线：接地标识为：GND。

USB母座规格分类

1.USB母座类型：USB2.0母座、USB3.0母座。

2.USB母座针数：MINI 4pin、5pin、8pin、10pin、14pin、16pin、18pin等母座。

3.USB母座封装：DIP插件封装、SMT贴片封装。

此表对于USB母针数不一样的
，在接线步骤也是有所分歧的。但是由于功夫的关系
，关于上述USB母座若何接线及规格分类或许上只能解说到这。各位应该这时相对于USB母座若何接线上都有所基础相识了吧
，记得之前也是给各人解说关于USB母座怎么焊接及使用注明。那么若是各人在USB母座使用傍边有什么不懂操作的问题
，能够来征询888集团888集团电子技术人员。
