多圈精密电位器是百斯特电子畅销的电子元件之一，时时用来调节电阻，具体是怎么操作的，下面我们就来看一下多圈精密电位器调节电阻的道理及阻值个性。

多圈精密电位器调节电阻的道理

为了各人更明显的相识，我们加上其道理图来进行诠释

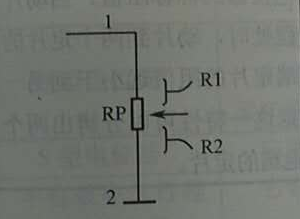

图1

     如图1所示，动弹多圈精密电位器时的转柄时，动片在电阻体上滑动，动片带两个定片之间的阻值大幼产生扭转。

1. 当动片到一个定片的阻值增大时，动片到另一个定片的阻值减幼。

2. 当动片到一个定片的阻值减幼时，动片到另一个定片的阻值增大。

图2

        图2所示，多圈精密电位器在电路中也相当于两个电阻器组成的串联电路，动片将多圈精密电位器的电阻体分成两个电阻R1和R2。

1. 当动片向定片1端滑动时，R1的阻值减幼，同时R2的阻值增大。

2. 当动片向定片2端滑动时，R1的阻值增大，同时R2的阻值减幼。R1和R2的阻值之和始终蹬宗多圈精密电位器的标称阻值。

多圈精密电位器的阻值个性

      我们多圈精密电位器的阻值个性常用的有X型、D型及Z型三种，另表还有不常用的S型、S型及同轴多圈精密电位器三种。具体我们分析如下：

一、X型多圈精密电位器：称为线性电位器，阻值散布个性是线性的。

X型电位器阻值个性曲线图

      从曲线中能够看出，动片从肇始端均匀动弹(或滑动)时，阻值在均匀增大。整个动片行程内，在动片触点移动的单元长度内，阻值变动量处处相称，即阻值变动是线性的，线性X型多圈精密电位器由此得名。

      从X型电位器中，当动片动弹至一半机械行程出时，动片到两个定片的阻值相称。由于X型多圈精密电位器是线性的，所以这种多圈精密电位器的两个定片能够互换。

二、 Z型多圈精密电位器。

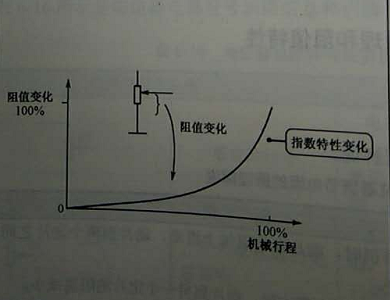

Z型电位器阻值个性曲线图

      整个动片行程内，动片触点移动的单元长度内阻值变动量出处不相称，随着动片的向上滑动，单元长度内阻值变动量增大。

      动片触点刚起头滑动(顺时方向动弹转柄)的那部门，动片与地端定片之间的阻值上升比力缓慢，动片触点滑到后来阻值迅速增大，阻值散布个性同指数曲线一样，所以称之为指数型电位器。

      动片动弹到最后时(全行程)，动片到地端定片之间的阻值蹬宗多圈精密电位器的标称阻值。当动片动弹至一半机械行程处时，动片到两个定片的阻值不相称，到地端定片的阻值远幼于到另一个定片的阻值，凭据这一个职能够分辨出两个定片哪一个是接地端的定片。

三、 D型多圈精密电位器：又称为对数型电位器，如下图是其阻值个性曲线。

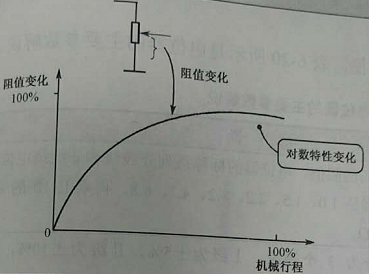

D型电位器阻值个性曲线图

      D型多圈精密电位器跟Z型一样都属于非线性的多圈精密电位器。其动触点刚起头滑动时阻值迅速增大，到后来阻值增大得缓慢。

      对于Z型和D型电位器，由于阻值散布个性的原因，他们的两个定片引脚不能相互接反，两个定片中又一个应接地，当动片逆使仉方向动弹到头后，动片与地端定片之间的阻值为零，通过丈量动片与定片之间的电阻值能够分辨出两个定片中哪个是应接地的定片。

四、 S型多圈精密电位器。

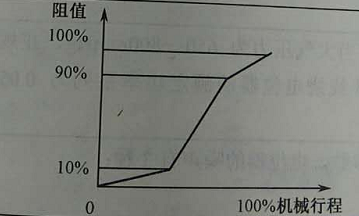

S型电位器阻值个性曲线图

      从阻值个性曲线中能够看出，在转柄动弹的肇始部门和最后部门，阻值增大显著变缓，在中央部门阻值增大率很大。这种电位器能够用在立体声平衡节造器电路中。

五、 半有效电气行程双联同轴多圈精密电位器。

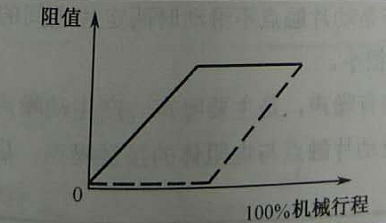

双联同轴电位器阻值个性曲线图

       实线是一个联的阻值个性曲线，虚线是另一个联的阻值个性曲线，虚线是另一个联的阻值个性曲线，他们的个性刚好相反。

从个性曲线中能够看出，转柄动弹时一个联阻值在增大，另一个联阻值为0.当动弹到一个半行程处时，一个联阻值不再增大，另一个联的阻值才起头增大。
